Draagtabel, draairichting en afhangschema
Bij het afhangen van uw deur of raam is het voor een duurzaam resultaat belangrijk dat u de juiste scharnieren of paumelles kiest en deze op de goede plek bevestigd. Onze draagtabel en het afhangschema helpen u daarbij.
Allereerst bepaalt u met behulp van de draagtabel hoeveel scharnieren u nodig heeft. In de DIN-normering staat uitgelegd wanneer u voor DIN-links of DIN-rechts kiest. Vervolgens gebruikt u het afhangschema om de scharnieren op de juiste plek te bevestigen.
Onze draagtabellen
In onze draagtabellen vindt u per type scharnier de draagkracht op basis van 2, 3 en 4 scharnieren. Om de draagtabel te gebruiken dient u het formaat en gewicht van uw deur of raam bij de hand te houden.
Wat u dient te weten:
- Onze draagtabellen zijn gebaseerd op een standaard deur van 2325x930 mm.
- Heeft u een bredere deur of raam? Reken dan per extra 10 mm (t.o.v. 930) 1,5% meer deurgewicht.
- Gebruikt u een deurdranger of deurstopper? Dan dient u het rekengewicht te verdubbelen.
Draagtabel scharnieren met losse pen
Aantal scharnieren
Afmeting (LxBxD) | 2 | 3 | 4 |
10 kg | 15 kg | 20 kg | |
15 kg | 20 kg | 30 kg | |
25 kg | 30 kg | 40 kg | |
30 kg | 45 kg | 60 kg | |
60 kg | 70 kg | 90 kg |
Draagtabel kogellagerscharnieren
Aantal scharnieren
Afmeting (LxBxD) | 2 | 3 | 4 |
20 kg | 35 kg | 40 kg | |
50 kg | 70 kg | 80 kg | |
60 kg | 80 kg | 100 kg |
Draagtabel glijlagerscharnieren
Aantal scharnieren
Afmeting (LxBxD) | 2 | 3 | 4 |
140 kg | 145 kg | 150 kg | |
140 kg | 145 kg | 150 kg | |
89x125x3.0 mm | 50 kg | 80 kg | 90 kg |
89x150x3.0 mm | 40 kg | 70 kg | 80 kg |
Draagtabel kogelstiftpaumelles
Aantal scharnieren
Afmeting (LxBxD) | 2 | 3 | 4 |
35 kg | 45 kg | 55 kg | |
65 kg | 95 kg | 120 kg | |
50 kg | 70 kg | 90 kg | |
40 kg | 50 kg | 65 kg |
Draairichting
De draairichting van een deur bepaalt hoe u scharnieren of paumelles monteert. Vervangt u een deur?
Dan ligt de draairichting al vast. Bij een nieuw te monteren deur moet de draairichting nog bepaald worden. Hierbij is het gebruikelijk deze aan te laten sluiten op de looproute van het gebouw. In beide gevallen maakt u voor montage gebruik van de vier mogelijke situaties in de DIN-normering.

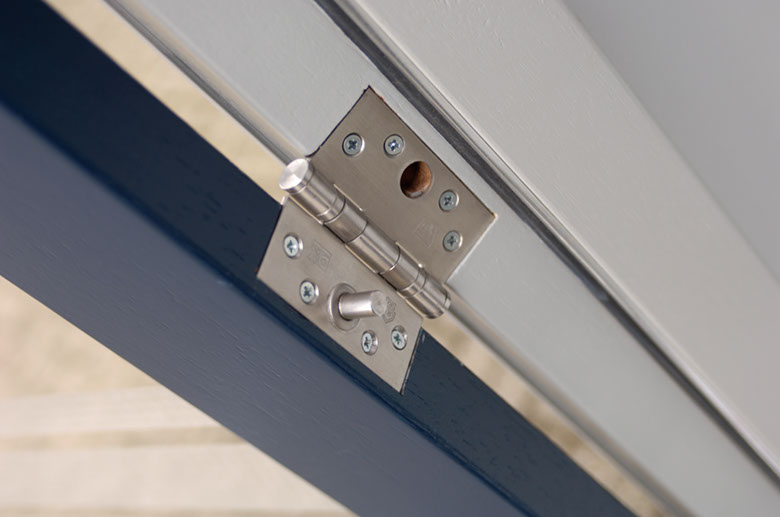

Scharnieren
Wanneer u een deur of raam afhangt met scharnieren moet de kop van de kartelpen altijd aan de bovenkant zitten. Kan dit met de draairichting van uw deur niet? Dan heeft u bij een scharnier het grote voordeel dat deze omkeerbaar is. U verwijdert de pen, draait het scharnier om en bevestigt de pen opnieuw. Bij de aanschaf van een scharnier hoeft daarom geen rekening gehouden te worden met de draairichting.
Paumelles
Bij het afhangen met paumelles is het belangrijk om vooraf de draairichting te bepalen. Het blad met de pen wordt altijd op het kozijn bevestigd, zodat de deur of het raam hierop kan draaien. Paumelles zijn om deze reden niet omkeerbaar. Het raam of de deur zou immers naar beneden vallen wanneer u de paumelle omdraait. Bepaal daarom vooraf of u een DIN linkse of DIN rechtse paumelle nodig heeft.
Draairichting bepalen
De makkelijkste manier om te achterhalen welke situatie voor u van toepassing is, is door bij een gesloten deur aan de kant van de deur te gaan staan waar u het scharnier ziet zitten. De deur draait dan altijd naar u toe.
Zit het scharnier rechts? Dan heeft u te maken met DIN-rechts. Zit het scharnier links? Dan kiest u voor DIN-links.
Bovenstaande methode is voor zowel naar binnen- als naar buitendraaiende deuren geschikt.

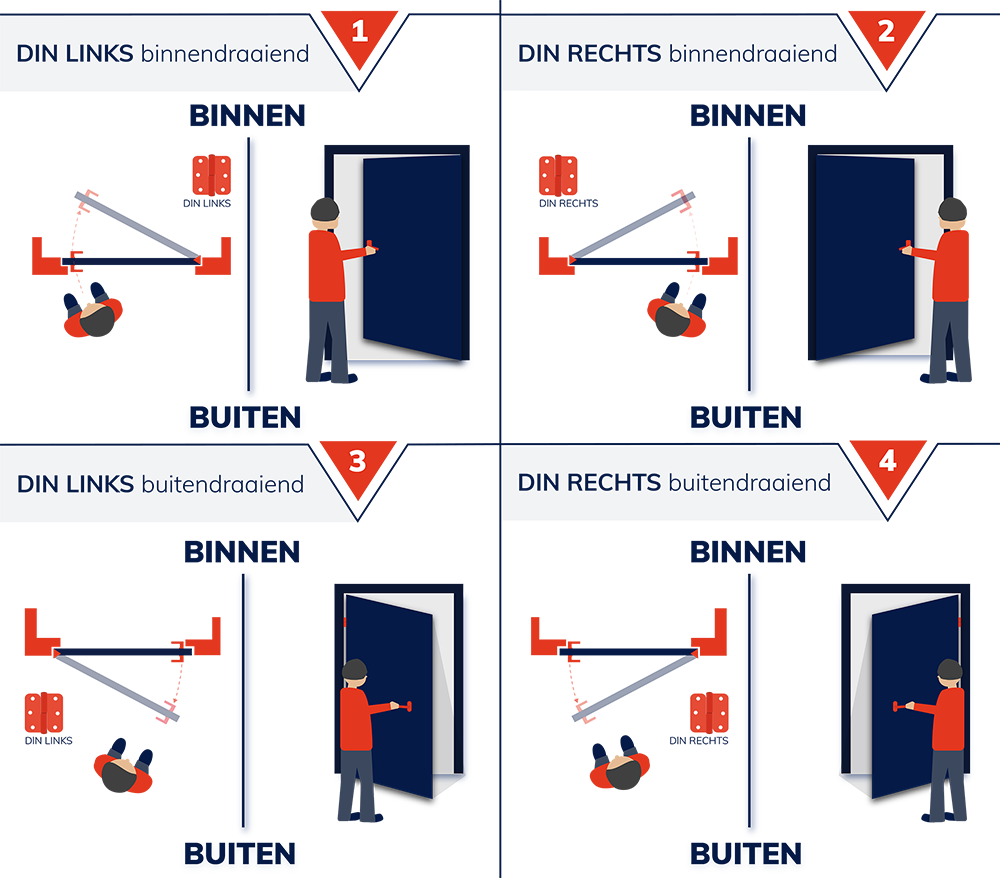

DIN-normering
Het afhangschema
Voor het afhangen van een deur heeft u minimaal twee scharnieren nodig, maar voor de vormstabiliteit van deuren wordt aangeraden om drie of meer scharnieren toe te passen. Hoeveel scharnieren u gebruikt heeft u met behulp van de draagtabel kunnen bepalen.
Over het algemeen zijn drie scharnieren voldoende voor een binnendeur. Voor buitendeuren wordt aangeraden vier of zelfs vijf scharnieren te gebruiken.
Een scharnier juist afhangen

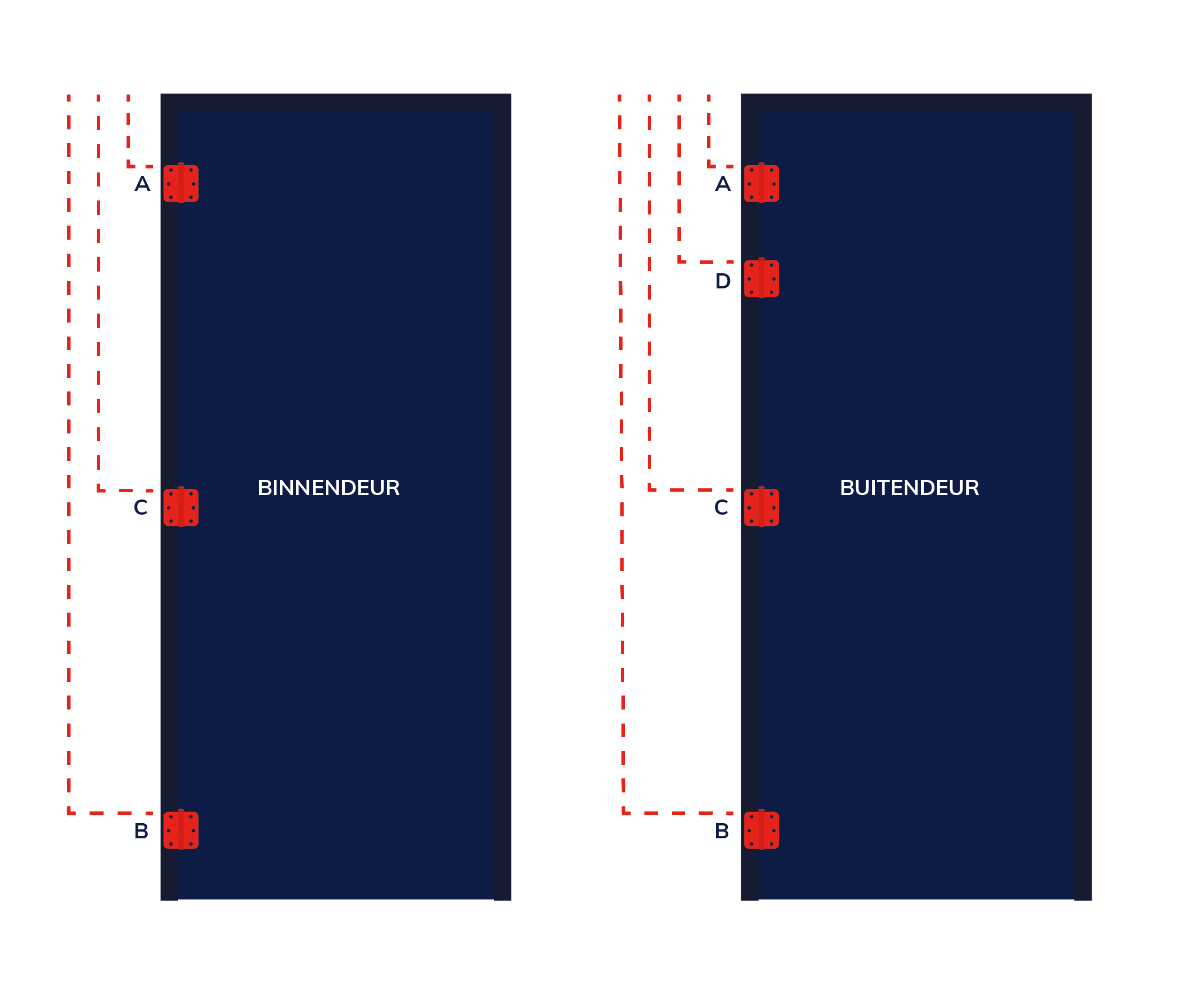

Om het scharnier of de paumelle op de juiste plek op de deur te bevestigen rekent u vanaf de bovenzijde van de deur tot de bovenkant van het scharnier. In dit schema wordt uitgegaan van een standaard deur van 2325x930mm.
A = 118 mm
B = 2048 mm
C = 1158 mm
D = 318 mm
E = 1848 mm
